Das Nivellierelement aus hochwertigem Edelstahl 1.4305 (V2A) ist die ideale Lösung für präzises Nivellieren und Ausrichten in Maschinen und Anlagen. Mit seiner robusten Konstruktion, die eine Nivellierschraube, eine Innensechskantschraube sowie eine Unterlegscheibe und Kugelscheibe umfasst, gewährleistet es höchste Stabilität und Sicherheit. Nach dem Ausrichten wird die Schraube einfach mit einem Montagewerkzeug fest angezogen, wodurch sich die Nivellierschraube durch die unterlegte Kugelscheibe spreizt und so wirksam gegen Verdrehen gesichert wird.
Dank des breiten Temperaturbereichs von -40°C bis +175°C ist dieses Produkt äußerst vielseitig einsetzbar und hält auch extremen Bedingungen stand. Die unveredelte Oberfläche und die spezifischen Maße machen dieses Nivellierelement zu einer perfekten Wahl für Ihre individuellen Anforderungen.
Optimieren Sie Ihre Maschinenkonstruktionen und Anlagen mit diesem leistungsstarken Nivellierelement, das nicht nur durch seine Funktionalität überzeugt, sondern auch eine einfache Montage gewährleistet.
Anwendungs- und Montagevideo verfügbar.

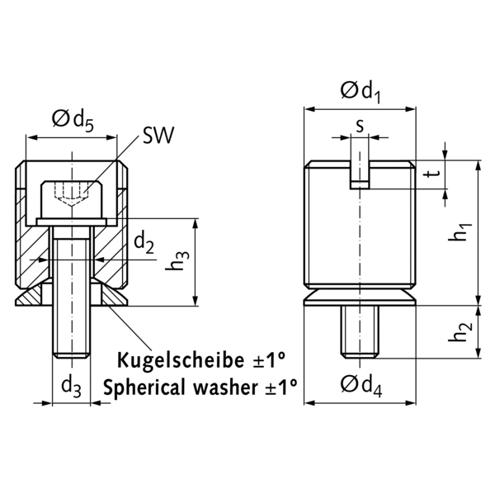

Außendurchmesser (Kugelscheibe) [d4 ]: | 12 [mm] |
---|---|
Außengewinde [d1]: | M 12x1 [mm] |
Gewicht [Gewicht ]: | 10 [g] |
Innendurchmesser [d2 ]: | 4,5 [mm] |
Länge [h1 ]: | 19,1 [mm] |
Material: | Edelstahl (1.4305) |
Max. Belastbarkeit (statisch) [F ]: | 4,4 [kN] |

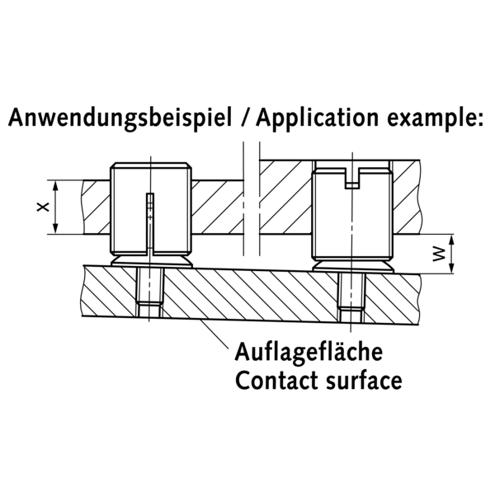

Mindesteinschraublänge [xmin. ]: | 8 [mm] |
Montageabstand (max.) [wmax. ]: | 8 [mm] |
Nutbreite [s ]: | 2 [mm] |
Nuttiefe [t ]: | 3 [mm] |
Oberfläche: | Unveredelt |
Schlüsselweite [SW ]: | 3 [mm] |
Schraube DIN 912 [d3]: | M 4 [mm] |
[d5 ]: | 9,1 [mm] |
[h2 ]: | 10,9 [mm] |
[h3 ]: | 9,1 [mm] |
passendes Montagewerkzeug (Artikel.-Nr.): | 68654012M |
