Das Nivellierelement aus hochwertigem Edelstahl 1.4305 (V2A) ist die ideale Lösung für das präzise Nivellieren und Ausrichten in Maschinen und Anlagen. Mit seiner robusten Konstruktion, bestehend aus einer Nivellierschraube, einer Innensechskantschraube und einer Kugelscheibe, bietet es sowohl Stabilität als auch Langlebigkeit. Die Unterlegscheibe unterstützt die Funktionalität und sorgt dafür, dass die Nivellierschraube nach dem Ausrichten sicher fixiert werden kann.
Dieses Produkt ist für Temperaturen von -40°C bis +175°C geeignet, was es zu einer vielseitigen Wahl für unterschiedliche Anwendungen macht. Mit einer Behandlung, die der unveredelten Oberfläche nutzt, präsentiert es sich in einem klaren, klassischen Design. Die Montage ist dank des passenden Montagewerkzeugs (Art.-Nr.: 68654030M) unkompliziert und effizient.
Für eine optimale Nutzung und Montage können Sie das verfügbare Anwendungs- und Montagevideo konsultieren, das Ihnen in nur 1,5 Minuten zeigt, wie einfach die Handhabung ist.

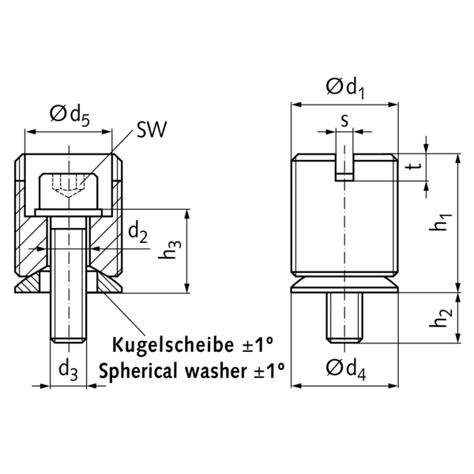

Außendurchmesser (Kugelscheibe) [d4 ]: | 30 [mm] |
---|---|
Außengewinde [d1]: | M 30x1,5 [mm] |
Gewicht [Gewicht ]: | 130 [g] |
Innendurchmesser [d2 ]: | 13 [mm] |
Länge [h1 ]: | 32,6 [mm] |
Material: | Edelstahl (1.4305) |
Max. Belastbarkeit (statisch) [F ]: | 40 [kN] |

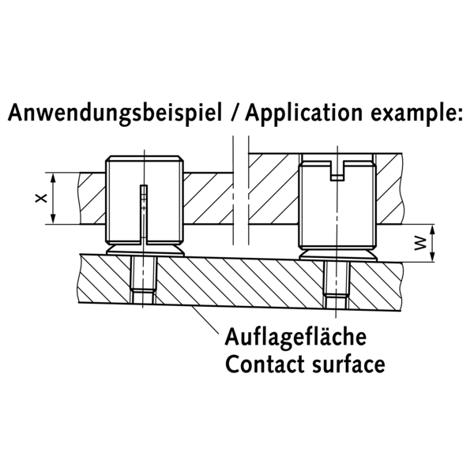

Mindesteinschraublänge [xmin. ]: | 20 [mm] |
Montageabstand (max.) [wmax. ]: | 17 [mm] |
Nutbreite [s ]: | 4 [mm] |
Nuttiefe [t ]: | 6 [mm] |
Oberfläche: | Unveredelt |
Schlüsselweite [SW ]: | 10 [mm] |
Schraube DIN 912 [d3]: | M 12 [mm] |
[d5 ]: | 25,6 [mm] |
[h2 ]: | 20,4 [mm] |
[h3 ]: | 19,6 [mm] |
passendes Montagewerkzeug (Artikel.-Nr.): | 68654030M |
